產品介紹

通道式
通道式電流感測元件提供大電流交直流的電流感測解決方案，內部包含線性霍爾IC與C型環鐵心。將電流成比例的轉換成磁場，線性霍爾IC會依照磁場大小成比例的轉換成輸出電壓。一些較常用的應用如電流量測、馬達電機控制、負載偵測與管理，以及系統過電流偵測與保護等。


通道式電流感測元件

規格書 偵測電流 產品功能描訴 工作電壓 工作溫度 封裝型態 Available
WCSA800 0~25A 靈敏度 70mV/A 內建 9.0mm 電流通道，高穩定靜態電壓與靈敏度特性優化 3.3~5.5V -20~125°C 1X00 New
WCS1800 0~35A 靈敏度 72mV/A 內建 9.0mm 電流通道 3.0~12V -20~125°C 1X00 Now
WCS2800 0~35A 靈敏度 72mV/A 內建 14x10mm 電流通道 3.0~12V -20~125°C 2X00 Now
WCS1700 0~70A 靈敏度 36mV/A 內建 9.0mm 電流通道 3.0~12V -20~125°C 1X00 Now
WCS1600 0~100A 靈敏度 24mV/A 內建 9.0mm 電流通道 3.0~12V -20~125°C 1X00 Now
WCS1500 0~200A 靈敏度 12mV/A 內建 9.0mm 電流通道 3.0~12V -20~125°C 1X00 Now
開闔式
WCS6800 0~35A 靈敏度 65mV/A 內建 11x8 mm 3.0~12V -20~125°C 6X00 Now
WCS7800 0~35A 靈敏度 72mV/A 內建 10.4x8 mm 全新彈簧結構 3.0~12V -20~125°C 7X00 New
WCS7700 0~70A 靈敏度 36mV/A 內建 10.4x8 mm 全新彈簧結構 3.0~12V -20~125°C 7X00 New
WCS7600 0~100A 靈敏度 24mV/A 內建 10.4x8 mm 全新彈簧結構 3.0~12V -20~125°C 7X00 New
WCS7500 0~150A 靈敏度 12mV/A 內建 10.4x8 mm 全新彈簧結構 3.0~12V -20~125°C 7X00 New
差動雙輸出
WCS2200 0~20A 靈敏度 72mV/A 差動輸出，內建 交流轉直流 整流電路， 9.0mm 電流通道
 3.0~12V -20~125°C 2X00-4L,1X00-4L Now
可調式電流感測開關
WCS2300 0~60A 解析度±0.25A，0~60A 可調式電流感測開關，內建 9.0mm 電流通道 3.0~12V -20~125°C 1X00-4L New
Back   __________________________________#ebebed       Next>>



封裝尺寸圖

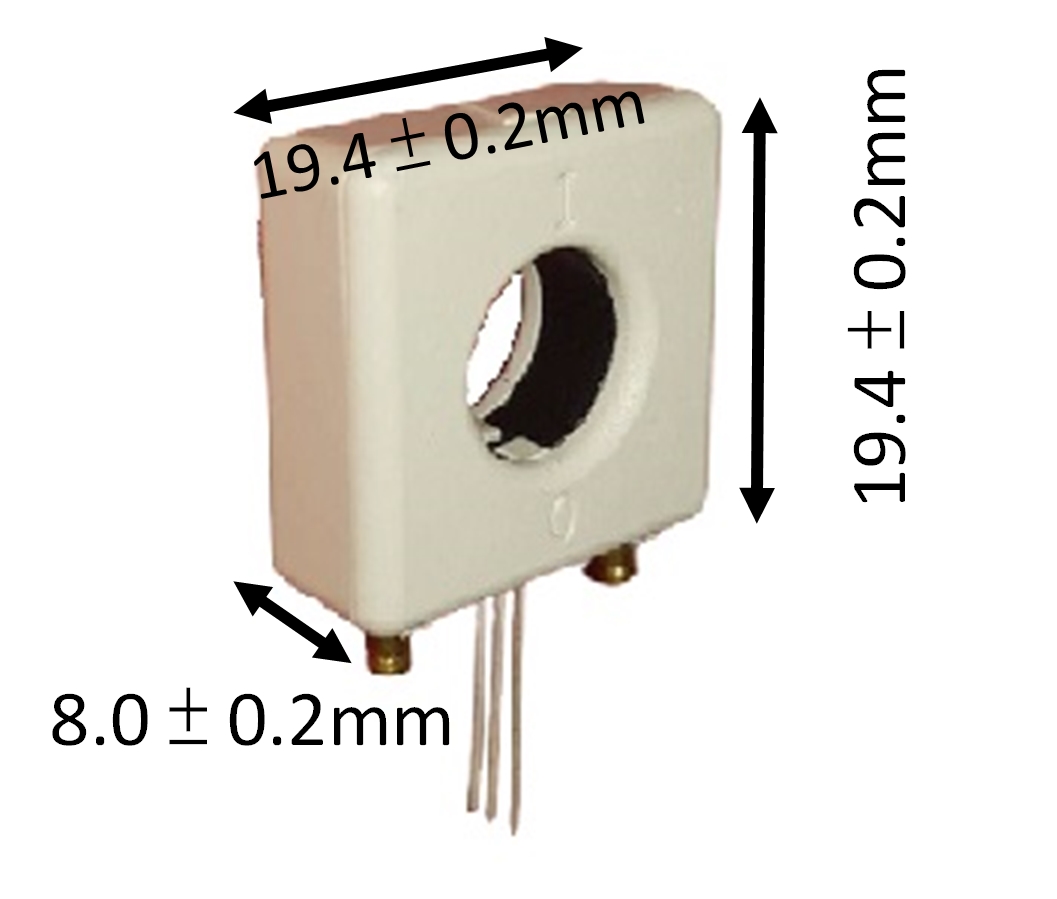

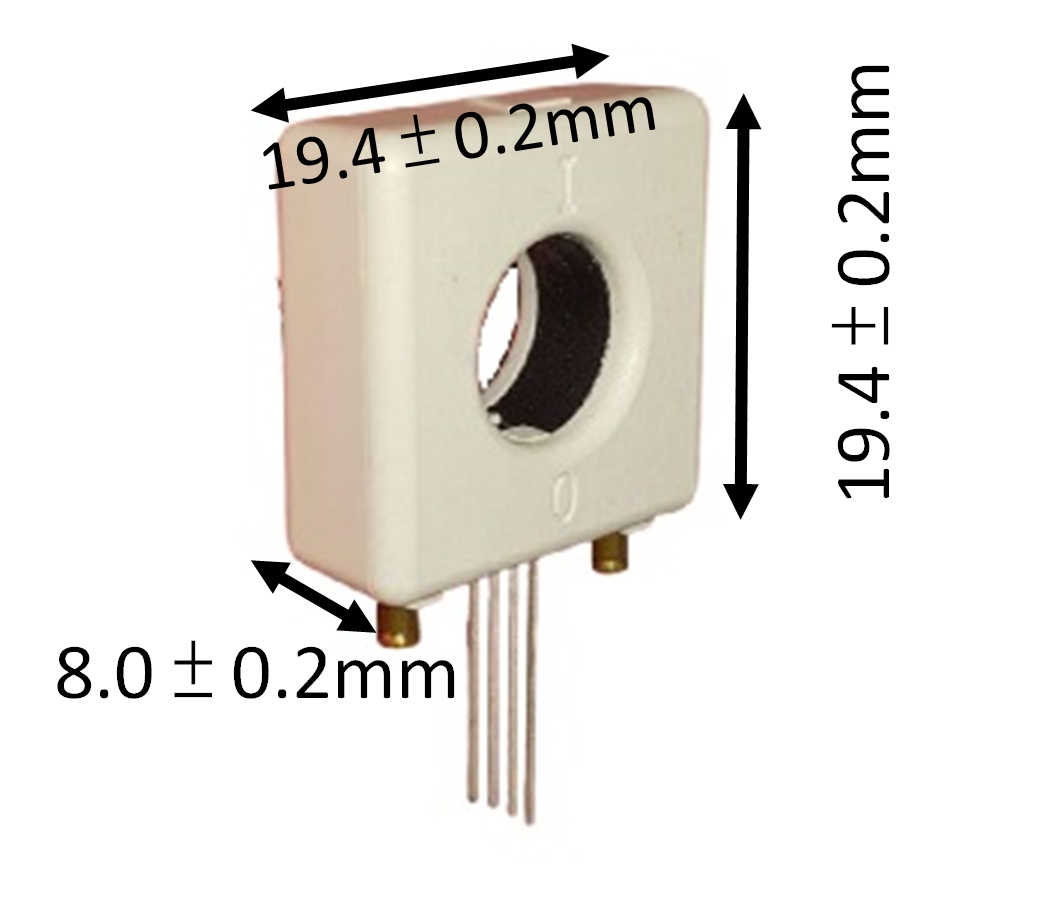

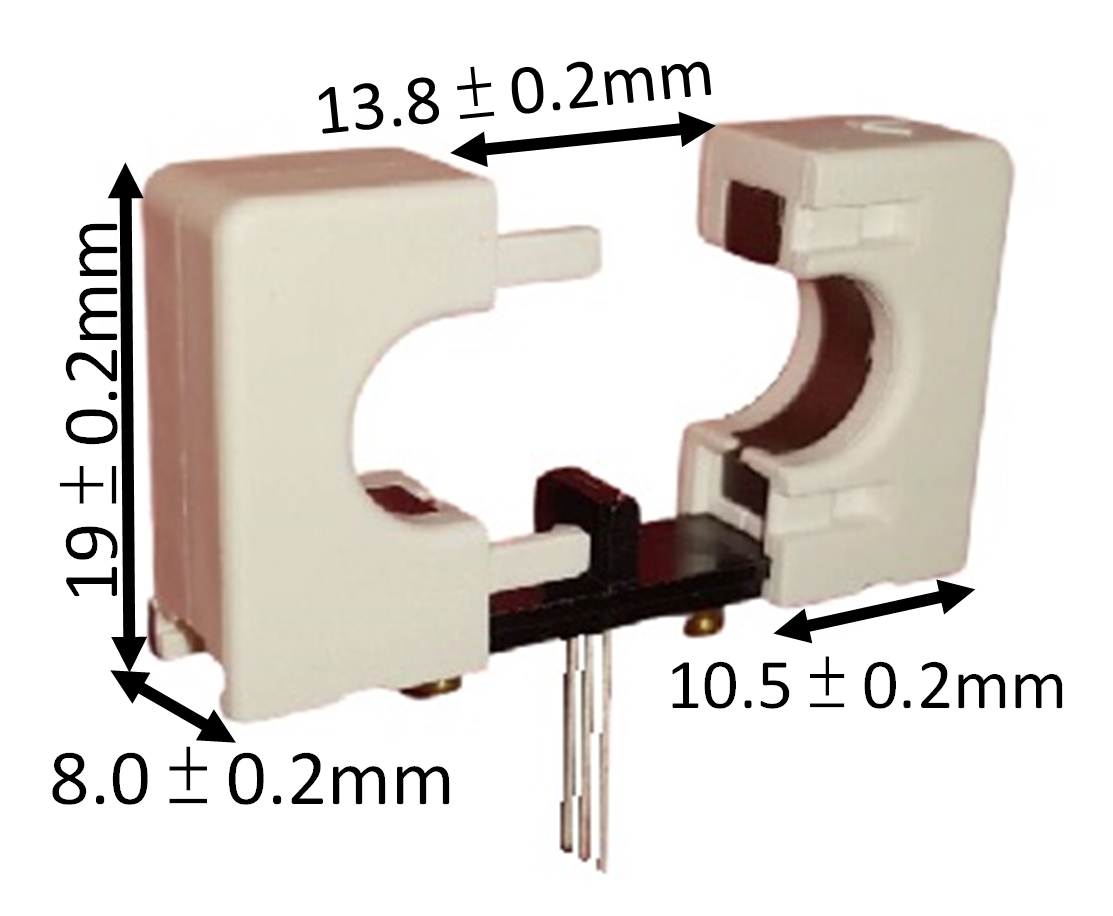

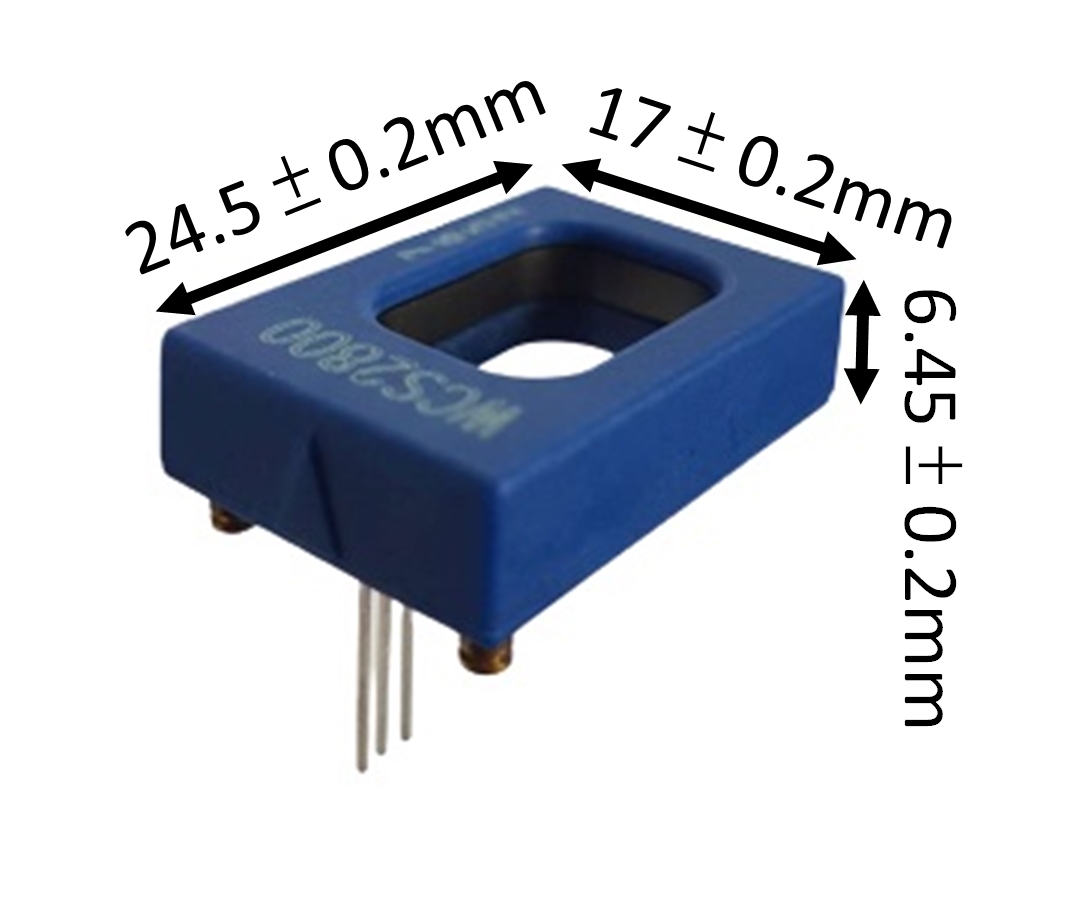

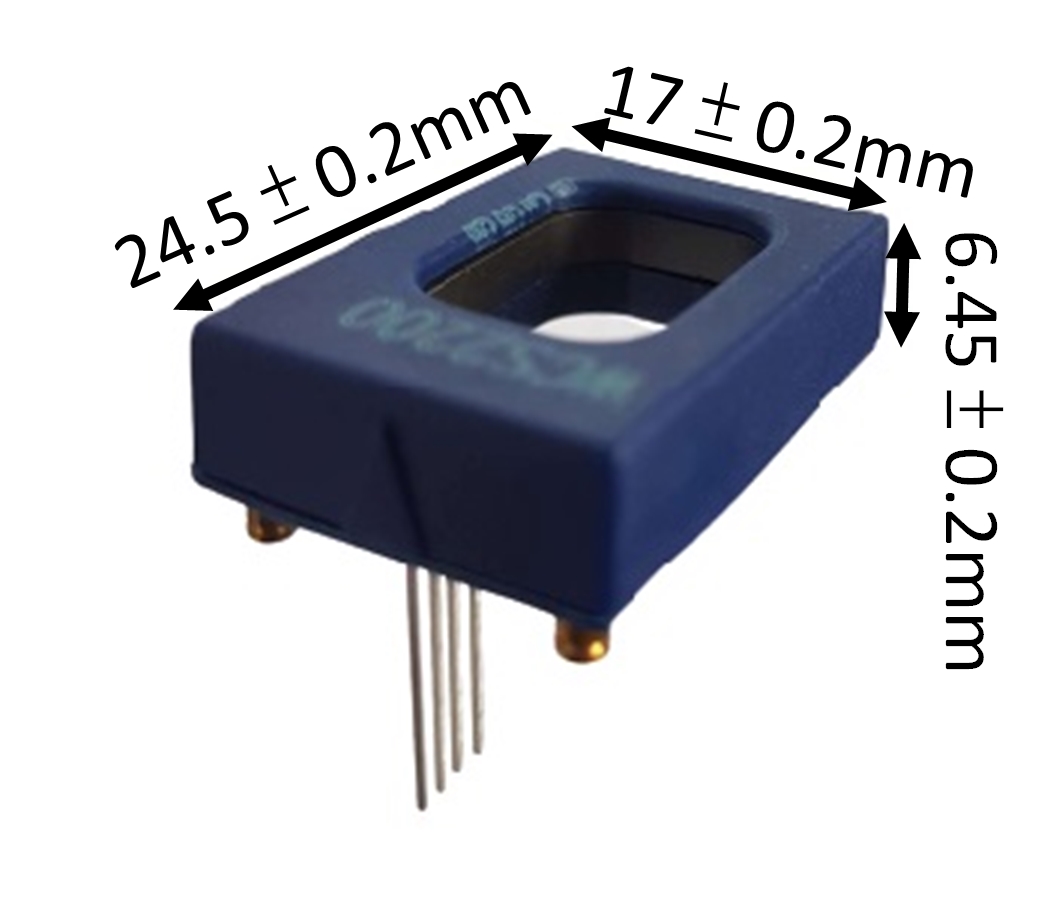

1X00 1X00-4L 6X00 7X00 2X00 2X00-4L
