產品介紹

內建導線式
內建導線式電流感測元件提供低電流、高靈敏度交直流的電流感測解決方案，內部包含線性霍爾IC、C型環鐵心與低電阻電流導線。可以將電流成比例的轉換成磁場，線性霍爾IC會依照磁場大小成比例的轉換成輸出電壓。一些較常用的應用如電流量測、馬達電機控制、負載偵測與管理，以及系統過電流偵測與保護等。


內建導線式電流感測元件

規格書 偵測電流 產品功能描訴 工作電壓 工作溫度 封裝型態 Available
WCS38A25 0~0.25A 靈敏度 7.0mV/mA 電流感測元件 3.0~12V -20~125°C 3XAXX Now
WCS37A50 0~0.5A 靈敏度 3.5mV/mA 電流感測元件 3.0~12V -20~125°C 3XAXX Now
WCS2801 0~1.0A 靈敏度 2.0mV/mA 電流感測元件 3.0~12V -20~125°C 2X02 Now
WCS2702 0~2.0A 靈敏度 1.0mV/mA 電流感測元件 3.0~12V -20~125°C 2X02 Now
WCS2705 0~5.0A 靈敏度 260mV/A 電流感測元件 3.0~12V -20~125°C 2X02 Now
WCS2810 0~10A 靈敏度 135mV/A 電流感測元件 3.0~12V -20~125°C 2X20 Now
WCS2720 0~20A 靈敏度 65mV/A 電流感測元件 3.0~12V -20~125°C 2X20 Now
WCS3740 0~40A 靈敏度 32mV/A 電流感測元件 3.0~12V -20~125°C 3X40 EOL
WCS3750 0~60A 靈敏度 32mV/A 電流感測元件 3.0~12V -20~125°C 3X40 New
WCS2750 0~60A 靈敏度 32mV/A 電流感測元件 3.0~12V -20~125°C 2X50 Now
差動雙輸出
WCS2201 0~0.8A 差動輸出，靈敏度 2.1mV/mA ，內建 交流轉直流 整流電路 3.0~12V -20~125°C 23X2 New
WSC2202 0~2.5A 差動輸出，靈敏度 560mV/A ，內建 交流轉直流 整流電路 3.0~12V -20~125°C 23X2 New
WCS2210 0~10A 差動輸出，靈敏度 140mV/A ，內建 交流轉直流 整流電路 3.0~12V -20~125°C 232X New
可調式電流
WCS2302 0~2.0A 解析度±3.0mA，0~2.0A 可調式電流感測開關 3.0~12V -20~125°C 23X2 New
WCS2305 0~8.0A 解析度±15mA，0~8.0A 可調式電流感測開關
 3.0~12V -20~125°C 23X2 New
WCS2320 0~30A 解析度±35mA，0~30A 可調式電流感測開關
 3.0~12V -20~125°C 232X New
Back   ______________________________#ebebed       Next>>



封裝尺寸圖

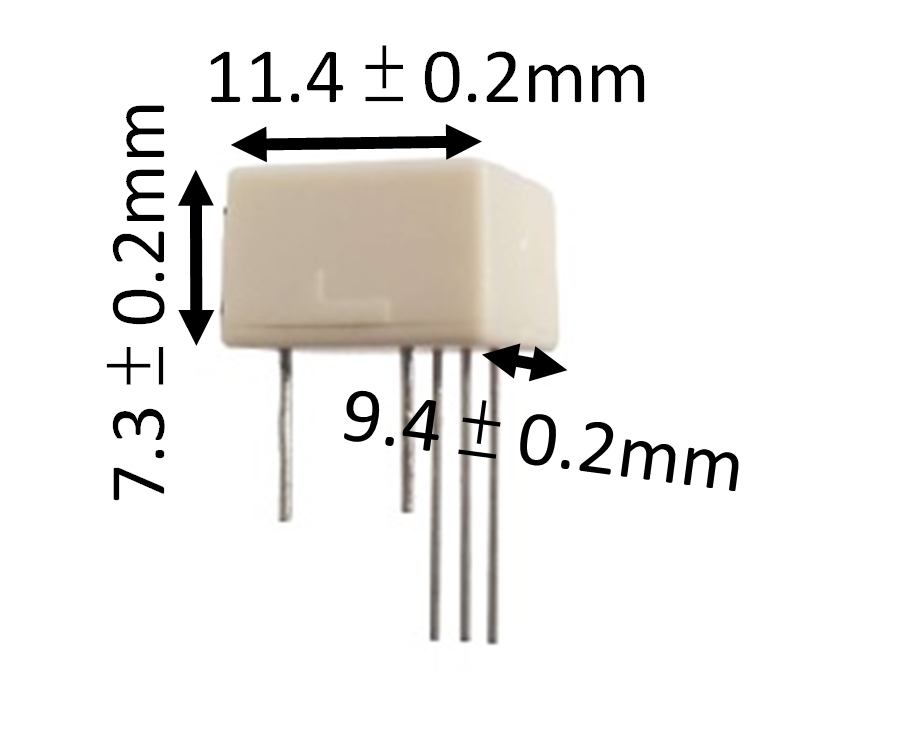

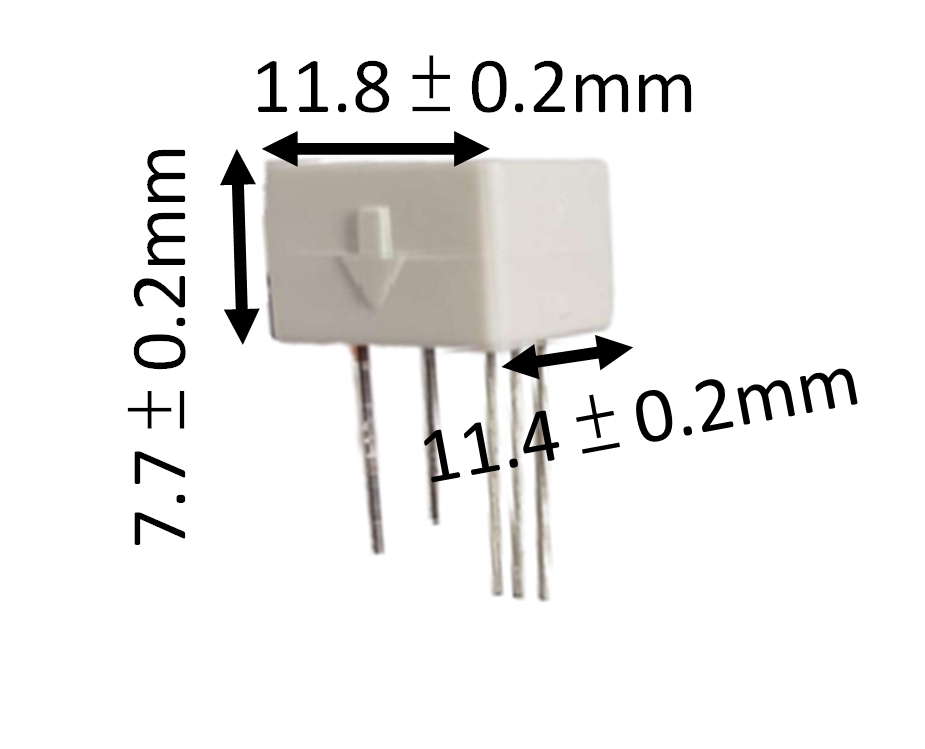

2X02 2X20 2X50 3XAXX

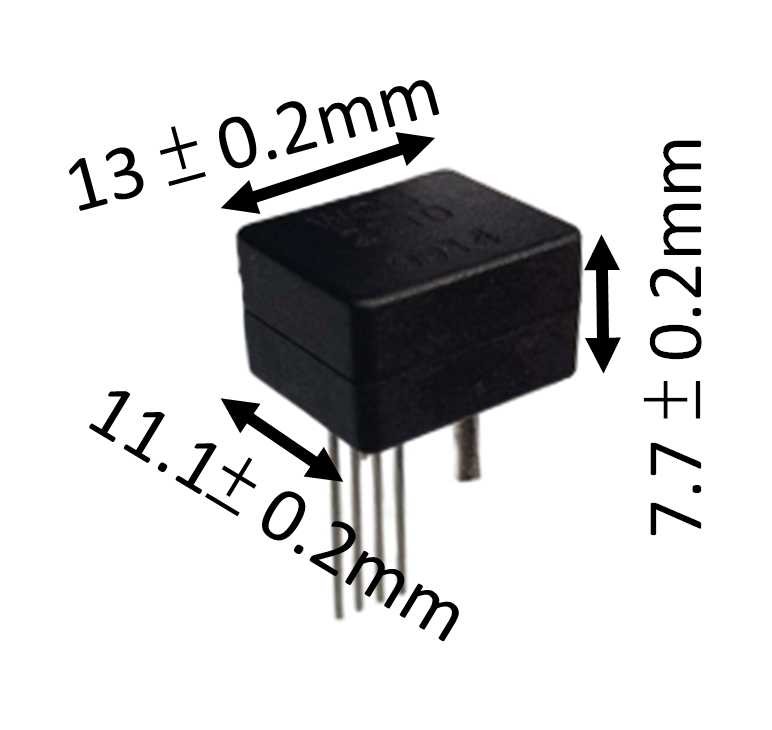

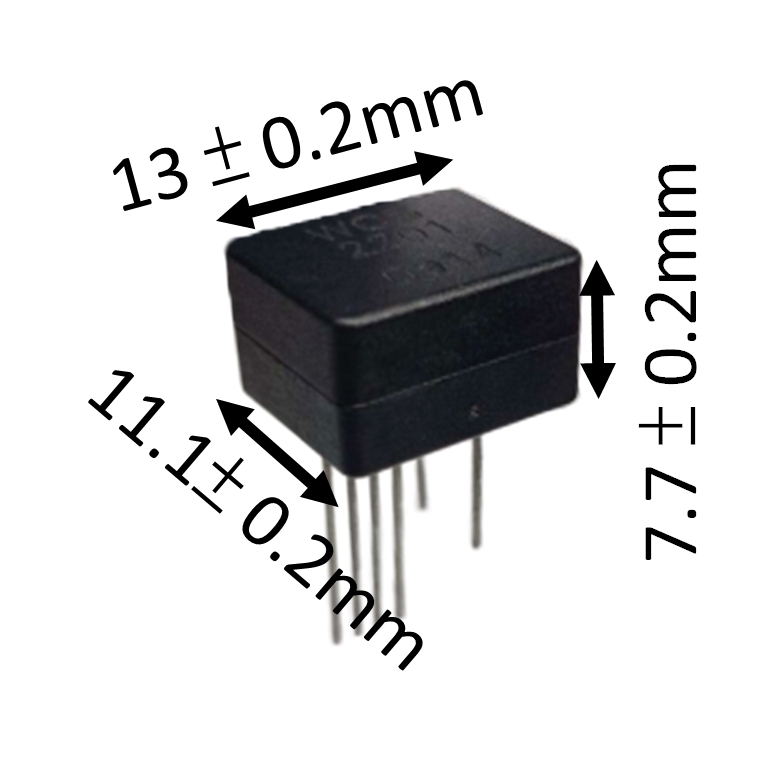

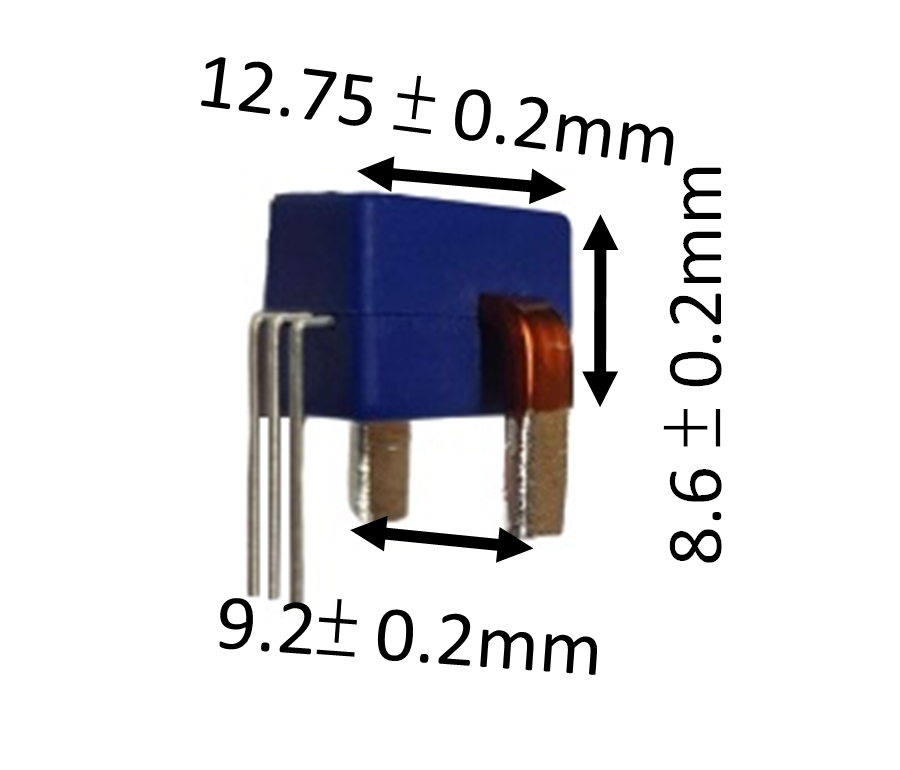

3X40 23X2 232X
